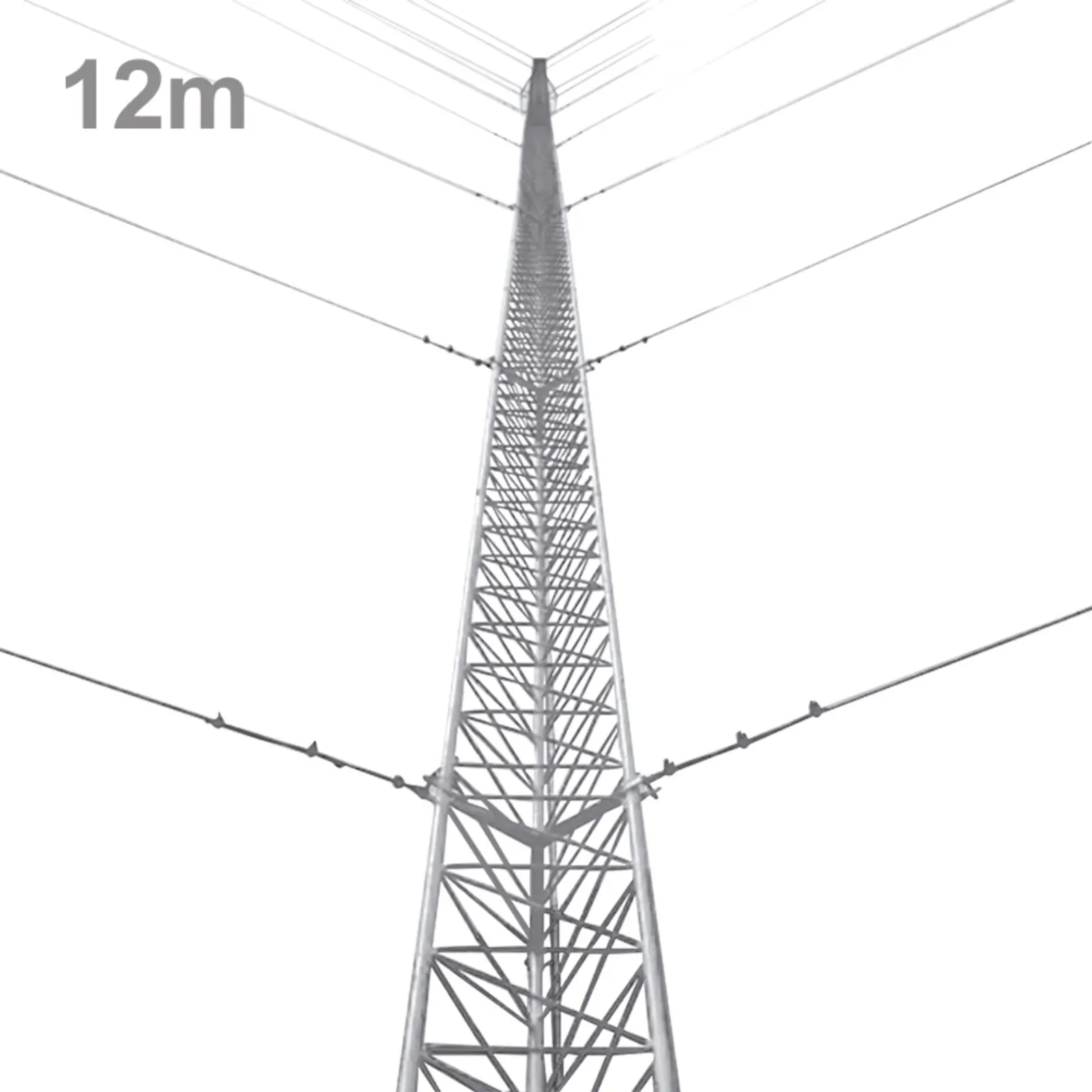

Kit de Torre Arriostrada de Piso de 12 mts KTZ-30G-012

Descargar: Diagrama Pararrayo   Diagrama Protección  Diagrama Tierra Física Prot. Equipo Torre

                        Tabla Selección Pararrayos

Producto Elaborado Bajo Normas ISO 9000

•Su estructura liviana permite la elevación de equipo de telecomunicaciones a muy bajo costo.
•El equipo cuenta con una revisión dimensional al 100%. Esto significa que cada uno de nuestros tramos es pre-ensamblado para asegurar la compatibilidad de las perforaciones con su perno, niple, cople, etc.
•Cuenta con un tratamiento de galvanizado por inmersión en caliente. Asegura una excelente protección en ambientes húmedos (costeros) o en ambientes con corrosión moderada.

•Proceso de galvanizado por inmersión en caliente de acuerdo a la norma oficial mexicana NMX-H-004-SCFI-2008.

•No tiene que preocuparse por la compatibilidad. Un modelo de tramo de torre comprada con nosotros hace un año será perfectamente compatible con el mismo modelo comprado el día de hoy, facilitando la integración de piezas (consultar con un experto instalaciones con piezas de diferentes edades).

Características Físicas:

•Carga Máxima: 200 Kg.
•Altura: 12 m (4 tramos)
•Resistencia al Viento: 200 Km/hr.
•Protección anticorrosiva: Galvanizado en caliente.
•Aplicación: Intemperie (zonas húmedas).


Incluye los siguientes componentes:

Modelo	Descripción	Cantidad
STZ30G	Tramo de torre de 30 cm. De ancho de cara.	4 pzas.
SCZ30G	Copete o Remate de torre de 30 cm.	1 pza.
SJB30G	Brida para sujeción de Retenida.	2 pzas.
SBA30G	Base para torre de 30 cm.	1 pza.
SAB30G	Ancla para base de torre.	1 pza.
SAP02G	Ancla de Piso para torre Arriostrada	3 pzas.
CUELLO-14LS	Guardacabos/cuello 1/4″ acero con electro galvanizado	12 pzas.
NUDO-316MS	Nudo/perro 3/16″ de hierro maleable	36 pzas.

No incluye cable de retenida, se recomiendan 90 metros de retenida de 1/8″ (SRET-318  o SRET-318-CAM)

Recomendaciones:

•Asegúrese de que la instalación sea realizada por un profesional capacitado.

•Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.

•No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.

•Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.

•La torre debe ser pintada en tono naranja-rojizo  y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).

•Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):


Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)



Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):


Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
8	TGAC	Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración.

Altura de instalación de brida y distancia de anclaje recomendada:

Imágenes de Instalación
